經過過濾系統處理的廢氣通過收集管道，首先進入蓄熱室，蓄熱室內安裝的板片式陶瓷蓄熱體將貯存的熱能交換給廢氣，使待處理廢氣達到預熱溫度；經預熱后的廢氣進入氧化室，氧化室內安裝燃料（天然氣）燃燒器，將溫度升高至800℃以上，達到廢氣中各污染物的完全氧化溫度，使廢氣中的有機廢氣被氧化分解成CO ₂ 和H ₂ O；

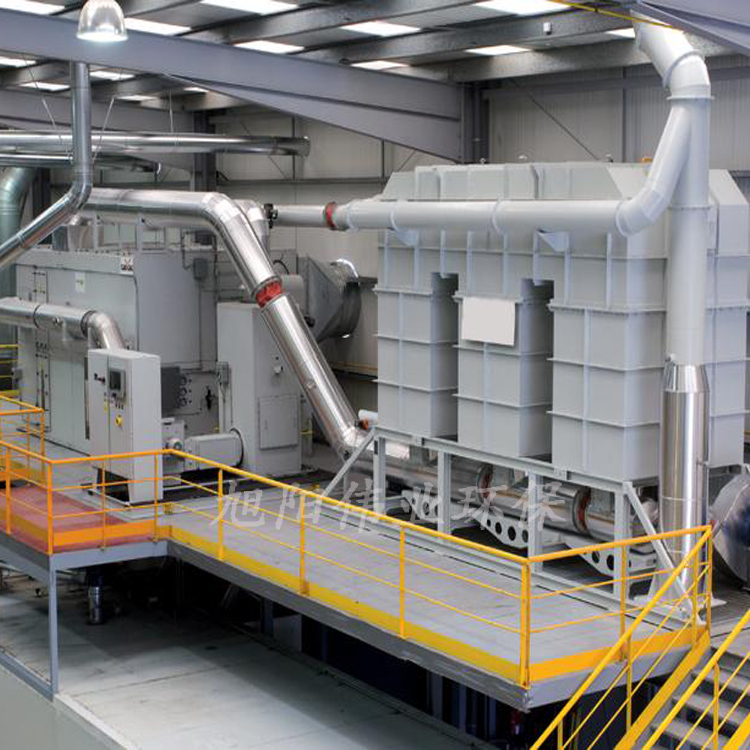

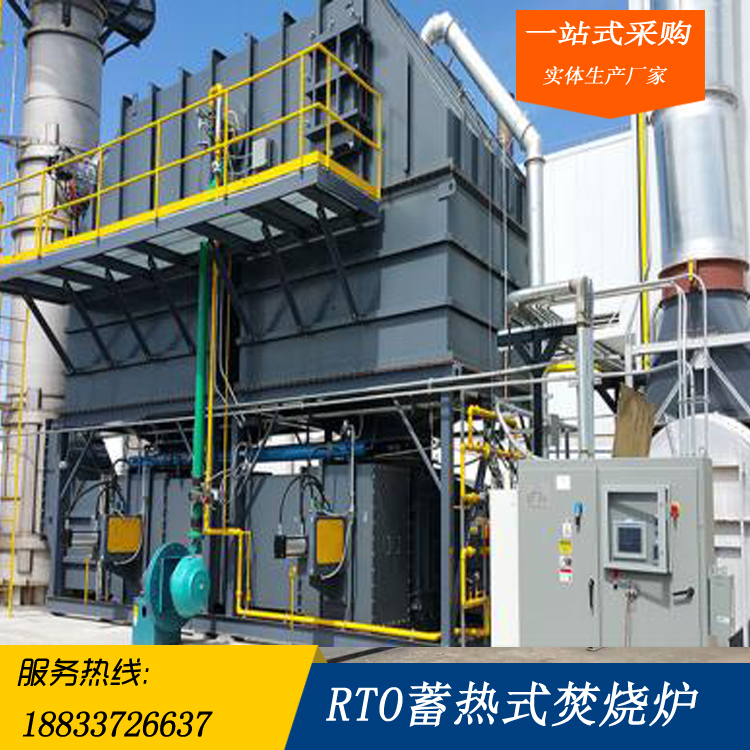

有機廢氣通過高壓風機的作用進入 RTO 蓄熱式焚燒爐進行氧化處理，反應方程式：

氧化后的高溫氣體熱量被陶瓷蓄熱體“貯存”起來用于預熱新進入的有機廢氣，從而節省燃料，降低使用成本。

一次循環：

蓄熱室C：有機廢氣經引風機進入蓄熱室C的陶瓷蓄熱體（陶瓷蓄熱體“貯存”了上一循環的熱量，處于高溫狀態），此時，陶瓷蓄熱體釋放熱量，溫度降低，而有機廢氣吸收熱量，溫度升高，廢氣經過蓄熱室C換熱后以較高的溫度進入氧化室。

氧化室：經過陶瓷蓄熱室C換熱后的有機廢氣以較高的溫度進入氧化室反應，使有機物氧化分解成無害的CO ₂ 和H ₂ O，如廢氣的溫度未達到氧化溫度，則由燃燒器直接加熱補償至氧化溫度（如果廢氣濃度足夠高，氧化時可以不需要燃料加熱，靠有機物氧化分解放出的熱量便可以維持自然），氧化后的高溫氣體經過陶瓷蓄熱體A排出。

蓄熱室A：氧化后的高溫氣體進入蓄熱室A（此時陶瓷蓄熱體處于溫度較低狀態），高溫氣體釋放大量熱量給蓄熱陶瓷A，氣體溫度降低，而陶瓷蓄熱室A吸收大量熱量后升溫貯存（用于下一個循環預熱有機廢氣），經風機作用氣體由煙囪排入大氣，排氣溫度比進氣溫度高約40-50℃左右。

蓄熱室B：陶瓷蓄熱室B處于清掃狀態，上一循環閥門切換時，閥門與陶瓷蓄熱體B的底部之間存有少量廢氣，采用氧化室少量高溫氣體將其反吹到主風機進口端和有機廢氣一起進入陶瓷蓄熱室C。







燃燒系統包含熱氧化室、起爐燃燒器、火焰檢知器。

1）、熱氧化室是熱氧化系統中的主要設備，廢氣在爐膛 內經過復雜的物理化學反應，使廢氣中的有機物質分解銷毀。熱氧化室內襯采用陶瓷纖維，外層以鋼板為保護層， 爐體外壁與環境溫升不超過40℃。
