2、結構及工作原理：

結構特點：LCMC系列倉頂脈沖布袋除塵器的基本結構如圖，主要由

①   主體：包括上箱體、凈氣室、爬梯護欄組成；

②   過濾系統：包括骨架、濾袋組件；

③   清灰系統：包括電磁脈沖閥、氣包、噴吹管；

④   引風系統：包括引風機，風機連接法蘭；

⑤   控制系統：包括專用脈沖程序控制儀、啟動柜；

      工作原理：含塵空氣由除塵器底部進入除塵器箱體中，顆粒較粗的粉塵靠其自身重力向下沉降，落入灰倉，細小粉塵通過各種效應被吸附在濾袋外壁，經濾袋過濾后的凈化空氣通過文丘里管進入凈氣室從出氣口排出，被吸附在濾袋外壁的粉塵，隨著時間的增長，越積越厚，除塵器阻力逐漸上升，處理的氣體量不斷減少。為了使除塵器經常保持有效的工作狀態，使壓力損失保持在的范圍內，就需要吸附在濾袋表面的積灰。

清灰過程是由控制儀按規定要求對各個電磁脈沖閥發出指令，依次打開閥門，順序向各組濾袋內噴吹高壓空氣，于是氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋（稱一次風），而當噴吹的高速氣流通過文氏管的一剎那，數倍于一次風的周圍空氣被誘導同時進入濾袋內（稱二次風）。由于這一、二次風形成的一股與過濾氣流相反的強有力的逆向氣流射入濾袋內，使濾袋在瞬間急劇實現膨脹——收縮，以及氣流的反向作用，將吸附在濾袋表面的粉塵下來。

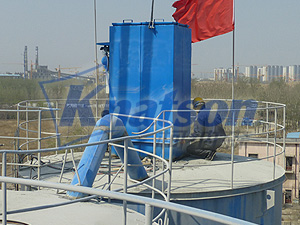

安裝完成后的LCMC-30B型水泥倉頂單機除塵器
